一、直流屏含義及作用      直流屏是直流電源操作系統的簡稱。通用名為智能免維護直流電源屏，簡稱直流屏，通用型號為GZDW，而直流屏就是用來供應這種直流電源的。      發電廠和變電站中的電力操作電源現今采用的都是直流電源，它為控制負荷和動力負荷以及直流事故照明負荷等提供電源，是當代電力系統控制、保護的基礎。      直流屏由交配電單元、充電模塊單元、降壓硅鏈單元、直流饋電單元、配電監控單元、監控模塊單元及絕緣監測單元組成。主要應用于電力系統中小型發電廠、水電站、各類變電站，和其他使用直流設備的用戶（如石化、礦山、鐵路等），適用于開關分合閘及二次回路中的儀器、儀表、繼電保護和故障照明等場合。      直流屏是一種全新的數字化控制、保護、管理、測量的新型直流系統。

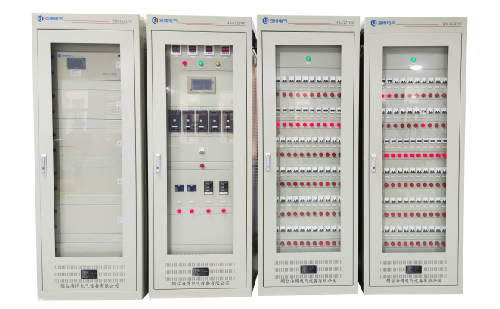

      【點擊圖片了解直流電源HB-GZDW】       二、直流屏的工作原理       直流屏兩路市電經過交流切換輸入一路交流，給各個充電模塊供電。直流屏充電模塊將輸入三相交流電轉換為直流電，給蓄電池充電，同時給合閘負載供電，另外合閘母線通過降壓裝置給控制母線供電。       系統中的各基礎監控單元受主監控的管理和控制，通過通訊線將各基礎監控單元采集的信息送給主監控統一管理。       主監控顯示直流系統各種信息，用戶也可觸摸顯示屏查詢信息及操作，系統信息還可以接入到遠程監控系統。       直流屏除基礎的交流監控、直流監控、開關量監控外，還可以配置絕緣監測、電池巡檢功能，用來對直流系統進行全面監控。       三、直流屏主要特點       ● 系統采用監控裝置內置絕緣監察、電池檢測、接地選線、電池活化、硅鏈調壓、中央信號等功能單元，大大方便用戶使用；       ● 直流屏 系統采用獨有的“一線通”接線技術，大大方便大容量直流系統的屏內接線，方便用戶維護；       ● 充電模塊采用自然冷卻方式，平均無故障時間大幅提高，而且可用于環境相對惡劣的場所；        ● 充電模塊可帶電插拔，平均維修時間大幅減少；        ● 采用國際最新軟開關技術，主要器件采用高質量的名牌產品；        ● 硬件低差自主均流技術，模塊間輸出電流最大不平衡度優于±5%；       ● 可靠的防雷和高度的電氣絕緣防護措施，絕緣監測裝置實時監測系統絕緣情況，確保系統和人身安全；       ● 監控模塊采用大屏幕液晶觸摸屏顯示，真人語音告警；        ● 監控程序采用面向對象的設計思想,模塊化編程,有利于程序維護與升級；       ● 可通過監控模塊進行系統各部分的參數設置,具有詳細的在線幫助功能；        ● 具備平滑調節輸出電壓和電流，蓄電池自動溫度補償等先進功能；        ● 現代電力電子技術與計算機技術相結合，實現對電源系統的“遙測、遙控、遙信、遙調”以及實現無人值守；        ● 蓄電池自動管理及保護，實時自動監測蓄電池的端電壓，充、放電電流，并控制蓄電池的均充和浮充，設有電池過欠壓和充電過流聲光告警；       ●裝置可通過公共電話線進行程序支持，實現遠程維護診斷。
